Ermittlung von Verzerrungswinkel und Verzerrungsverhältnisse

Question

Text erkannt:

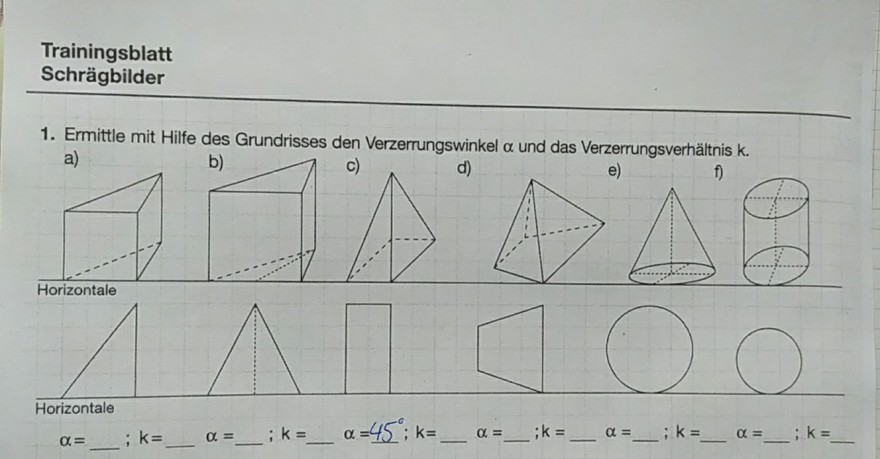

Trainingsblatt Schrägbilder
1. Ermittle mit Hilfe des Grundrisses den Verzerrungswinkel \( \alpha \) und das Verzerrungsverhältnis k.
Horizontal
\( \alpha=\quad ; k= \)
\( k=\alpha=\alpha ; k= \)

Aufgabe: Ermittle mit Hilfe des Grundrisses den Verzerrungswinkel Alpha und das Verzerrungsverhältnis k.

Answer 1

Hallo,

du hast bei c) richtig den Winkel alpha angegeben. k bestimmst du auch durch Messung. Bei c) sind die senkrechten Seiten des Grundrisses 2,4 cm lang, in der Pyramide haben sie eine Länge von 1,6. Damit ist k = \( \frac{1,6}{2,4}=\frac{2}{3} \).

So gehst du auch bei den anderen Figuren vor.

Gruß, Silvia
