Wie bestimmt man Vektorsummen skizzenhaft?

Question

Wie bestimmt man Vektorsummen bspw. x = a + b +c skizzenhaft in einem Diagramm?

Bsp.: a(5,7), b(6,2), c(3,2)

rechnerisch x = a + b + c  = (14 , 11)

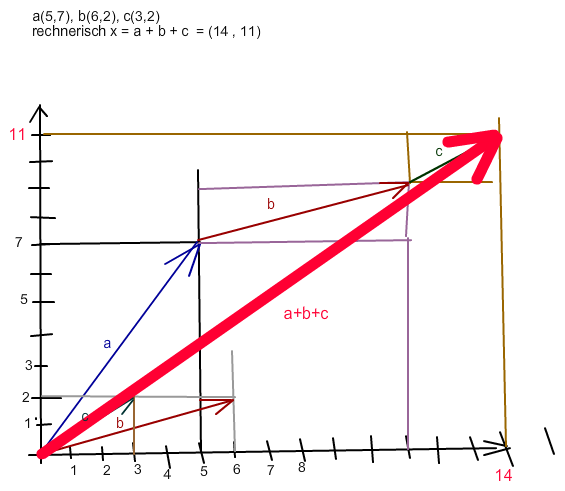

skizzenhaft in einem Diagramm?

Answer 1

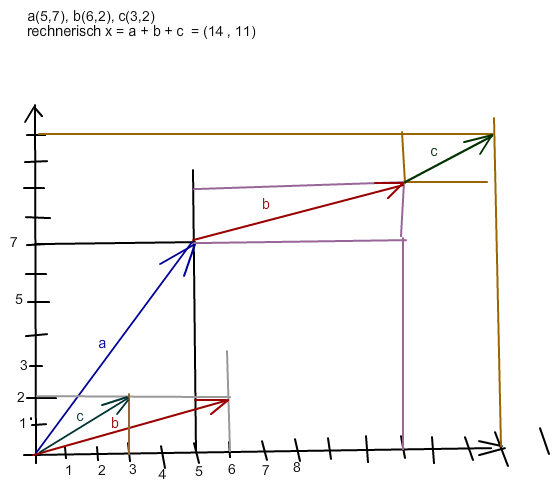

Zeichne die gegebenen Vektoren vom Koordinatenursprung aus ein und hänge sie dann aneinander (du darfst sie parallel verschieben (sonst nicht verändern).

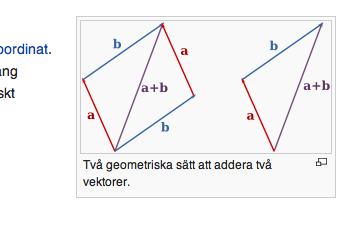

Hier ein Bild, wie man 2 Vektoren auf 2 Arten addieren kann:

https://sv.wikipedia.org/wiki/Vektoraddition

Nach den ersten 2 Vektoren kommt dann noch ein dritter dran.
