Koordinatensysteme mit 3 Achsen im Schrägbild eines Hauses anlegen

Question

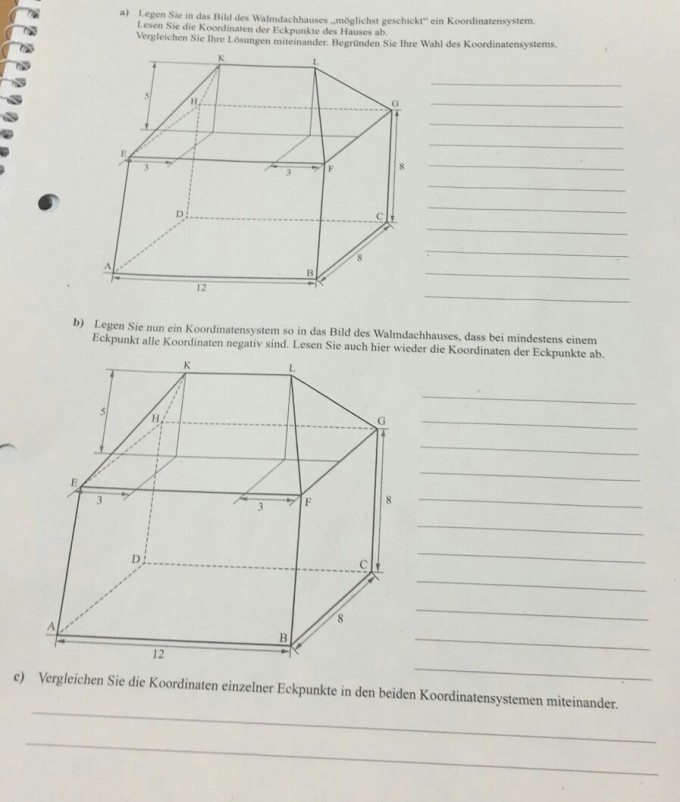

ich verstehe a) und b) nicht. Vielleicht A als die xAchse c als die yAchse und H als die zAchs e? Begründen kann ich das nicht... b) mit Eckpubkzen sind E F G A usw gemeint? Falls ja was meinen die mot ein Eckpunkt aller Koordinaten

Answer 1

Vorschlag für b)

Koordinatenursprung in F.

x-Achse nach vorn (links unten) gerichtet.

y-Achse nach rechts gerichtet.

z-Achse nach oben gerichtet.

Ein paar Punkte F(0|0|0).

D(-8|-12 | - 8)  Das wäre ein Punkt, der nur neg. Koordinaten hat.

B(0|0|-8)

A(0|-12|-8)

L(-4|-3|5)

usw.

Ich hoffe, du kannst das nachvollziehen und dann den Rest noch selber lösen.

EDIT: Den Text von a) kann ich leider nicht erkennen.

Zu 3D-Koordinatensystemen:

https://youtu.be/PnR3j1rAJxE

https://www.matheretter.de/wiki/koordinatensystem-3d

oder wenn möglich deine eigenen Unterlagen konsultieren.

Comments

Vorschlag für a) D ist Koordinatenursprung.
