Ich ergänze mal etwas den Rechenweg.
Zu a) bei der Summennorm muß also gelten:
lx-0l + ly-0l = |x-4l + ly-0l
und daraus folgt das lxl = lx-4l mit der einzigen Lösung x=2 für alle y.
Zu b) bei der Maximumsnorm muß also gelten:
max{lxl,lyl} = max{lx-4l,lyl}
Nun eine Fallunterscheidung mit y>lxl und y>lx-4l bzw. y<-lxl und y<-lx-4l

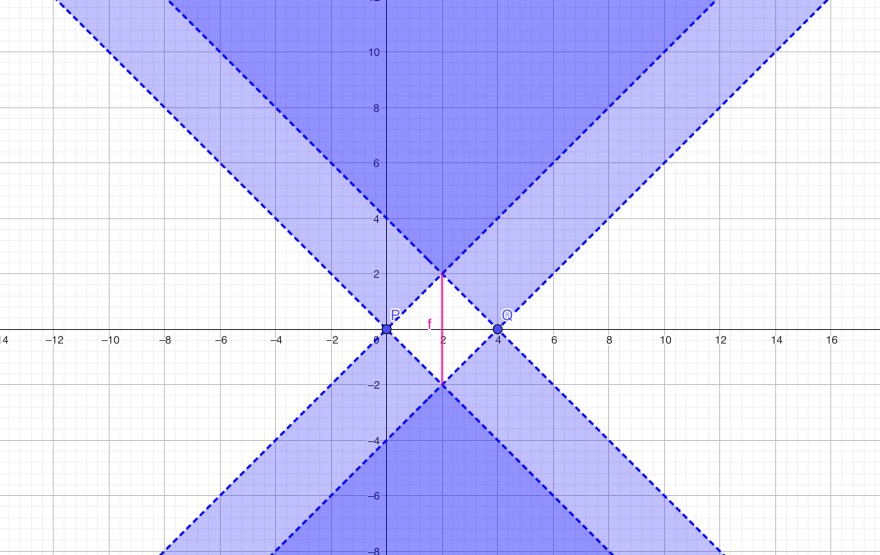

liefert die dunklen Bereiche im Diagramm.
x=2 liefert die Strecke,
Ansonsten gibt es keine Lösung der Gleichung.
Ist der Gedankengang korrekt?
