Erstellen Sie ein t-v-Diagramm und interpretieren Sie es. Bestimmen Sie auf zweierlei Weise die Beschleunigung.

Question

Aufgabe:

Auf einer Luftkissenbahn bewegt sich ein Gleiter zwischen. Zwei Lichtschranken. An der ersten beginnt dir Zeit - Ortsmessung. Beim Durchgang durch die zweite Schranke. Hat der Wagen die Strecke s in der Zeit t zurückgelegt. Auf dem Gleiter ist ein pappstreifen der breite delta s = 2,0 cm befestigt. Wenn der streifen sich durch die zweite lichtschranke bewegt, wird der lichtstrahl unterbrochen. Die dunkelzeit delta t wird von der zweiten Lichtschranke gemessen. Ein Experiment ergab die folgenden messreihen in der Tabelle (Bild).

a) Zeichnen Sie das t-s-Diagramm.

b) Bestimmen Sie aus der Dunkelzeitmessung die Geschwindigkeit an den einzelnen Messstellen.

c) Erstellen Sie ein t-v-Diagramm und interpretieren Sie es. Bestimmen Sie auf zweierlei Weise die Beschleunigung: geometrisch aus dem t-y-Diagramm und rechnerisch aus den Messwerten. Geben Sie die t-y-Funktion an, die diese Bewegung beschreibt.

\( t \) in s	s in \( m \)	\( \Delta t \) in s
0,621	0,055	0,104
0,755	0,091	0,081
0,904	0,130	0,069
1,115	0,191	0,058
1,336	0,267	0,049
1,550	0,356	0,043
1,753	0,449	0,038
1,928	0,534	0,035
2,113	0,642	0,033
2,522	0,912	0,027

Answer 1

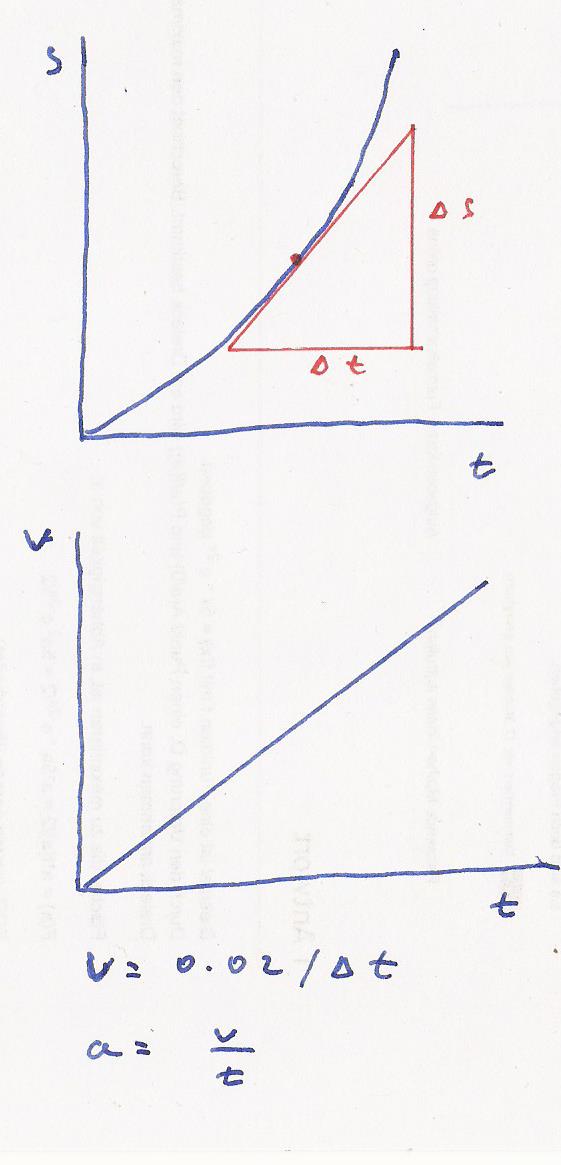

Dein s - t Diagramm sollte so aussehen



 v ist der Quotient aus Δ s / Δ t . Oder die Steigung in einem Punkt des s / t Diagramms.
v ist auch die Breite des Pappstreifens durch die Dunkelzeit : 0.02 m / t sec.
Dein v - t - Diagramm sollte einen Gerade ergeben.
Die Beschleunigung ist die Steigung der Geraden.

Bei Fragen wieder melden.

mfg Georg

Nachtrag : deine Überschriftsfrage : Was willst du für Tabellen anlegen ?
Du sollst die Diagramme zeichnen.
