Aufgabe 3: Transformation

Gegeben seine die folgenden D-H-Parameter und eine Stellung des Roboters im Konfigurationsraum s = (O1, O2, O3, O4)

(D-H steht für Denavit Hartenberg -> https://de.wikipedia.org/wiki/Denavit-Hartenberg-Transformation)

Achse
O i
di
ai
alpha
1
O1
d1= 100 mm
0
90°
2
O2
-d2= -50mm
a2=200 mm

3
O3
0
0
90°
4
O4
d4=20mm
0
-90°




Gegeben s = (90°,45°,45°, 180°)
Ermitteln Sie für die gegebene Konfiguration s die Position des Endeffektors in Basiskoordinaten!
Errechnen Sie dazu:
-die vier D-H-Matrizen T1, T2, T3, T4
- die Gesamttransformation TG

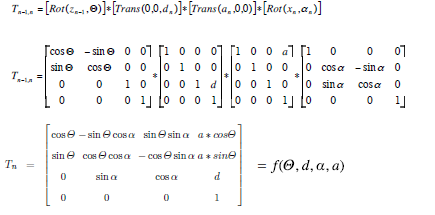

Unten sind die Formeln gegeben. Kann mir jemand helfen.
