Lotrechte Kanalschächte mit Horizontalabstand von 16,65m. Bitte um Hilfe bei der Skizze.

Question

Bitte um hilfe bei der Skizze. Verstehe nicht ganz was mit der Angabe gemeint ist. Bitte danke!! :)

Zwei lotrechte Kanalschächte haben einen Horizontalabstand von 16,65m. Die unteren Enden der Kanalschächte liegen 0,51m bzw. 0,74m unter dem Straßenniveau.

1) Wie groß ist das Gefälle des Verbindungskanals zwischen den Schachtenden in Prozent?

2) Unter welchem Winkel ist der Verbindungskanal zur Horizontalen geneigt?

Wie oben im Titel bereits erwähnt bitte ich um Hilfe bei der Erstellung der Skizze. Ich wäre sehr dankbar für eine Antwort :)

Comments

Nutze dieses Wörterbuch oder Wikipedia mit den Begriffen, die du nicht verstehst. https://www.dwds.de/wb/lotrecht

Danach ist zeichnen kein Problem mehr.

Versuch mal.

Answer 1

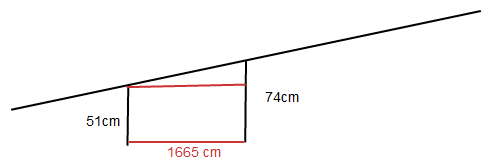

oben im Dreieck gilt für die Steigung (bzw. Gefälle)   m = 23/1665 =1,38%

Winkel bekommst du mit arctan.

Comments

Ich denke nicht dass die Skizze richtig ist. Im Text steht nicht dass die Straße eine Steigung hat sondern der verbindungskanal zwischen den schachtenden.

---

spiegele alles an der roten waagerechten Linie mit der 1665.  Dann stimmt es.

An dem Gefälle ändert sich dadurch nichts, es dann eben das Gefälle

des Kanals und nicht der Straße.

---

Stimmt. Zweifel auch nicht deine Lösung an. Wollte nur darauf hinweisen dass es in der Aufgabe anders beschrieben ist.
