Wie viel befindet sich nach 2 Stunden, nach 4 Stunden, nach 6 Stunden und nach 8 Stunden im Tank?

Question

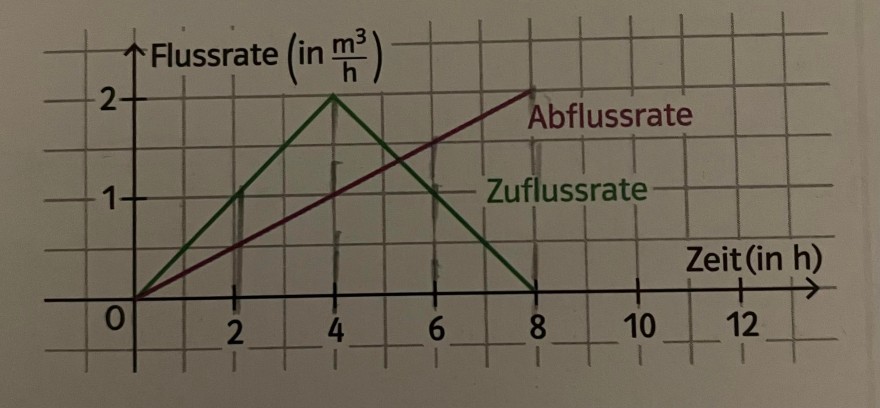

Aufgabe: Ein Öl-Tank besitzt eine Zufluss- und eine Abflussleitung. In der Abbildung sind die dazugehörigen momentanen Durchflussraten dargestellt. Zu Beginn befinden sich 2m³ Öl im Tak. Wie viel befindet sich nach 2 Stunden, nach 4 Stunden, nach 6 Stunden und nach 8 Stunden im Tank?

Ansatz:

Nach zwei Stunden 2,5 m³, nach vier Stunden 4 m³ , nach sechs Stunden 2,5 m³ und nach 8 Stunden 2 m³.

Comments

ohne die Abbildungen zu sehen kann man da nix sagen:

lul

---

Ja, hier:

Sorry dafür.

Answer 1

Zufluss:

z(x) = 2 - 1/2·ABS(x - 4)

Abfluss:

a(x) = 1/4·x

Flussrate:

f(x) = z(x) - a(x) = - 0.5·|x - 4| - 0.25·x + 2

Folgender Graph gibt dann in etwa den Füllstand im Tank an:

Plotlux öffnen

f₁(x) = -0,25·(x²-8·x+16)·(x-4)/abs(x-4)-0,125·x²+2·x-2P(0|2)P(2|2,5)P(4|4)P(6|4,5)P(8|2)Zoom: x(-0,1…8,1) y(0…5)

Natürlich brauchst du das nicht grafisch darstellen und auch nicht für alle x als Funktion darstellen. Es langt wenn du jeweils die Flächen unter dem Graphen in den passenden Intervallen bestimmst.

Comments

Danke nochmal.

Answer 2

In der Abbildung sind die dazugehörigen momentanen Durchflussraten dargestellt.

Bestimme den Flächeninhalt zwischen x-Achse und Graph in den ersten zwei Stunden. Das ist das was in den ersten zwei Stunden hineinfließt (Graph für die Zuflussleitung) oder herausfließt (Graph für die Abflussleitung).

Answer 3

Fläche Unterhalb der Kurven
0 bis 2 Std

Zufluß
2 h * 1 m³/h * 1/2 ( Dreiecksfläche ) 1 m³
Ablfluß
2 h * 1/2 m³/h * 1/2 ( Dreiecksfläche ) 1/2 m³
1 minus 1/2 = 1/2 m³
