Hey vielleicht kann mir hier jemand weiterhelfen. Zuerst stell ich mal kurz die Aufgabe vor.

Bei einer Laborversuch wurde ein isoliertes Rohr gleichmäßig erwärmt. Da die Dämmung bei einer Temperatur von über 100°C Schaden nehmen würde, wurde der Versuch dort abgebrochen. Nun soll mit der Hilfe einer Extrapolation die eigentliche Endtemperatur ermittelt werden, die sich am Ende eingestellt hätte.

gegeben ist hierzu folgende Gleichung:

Bild Mathematik

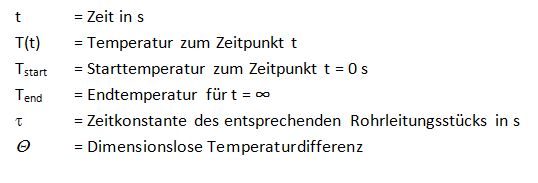

dabei ist:

Bild Mathematik

In der Messung wurden folgende Werte ermittelt:


zeit t in sTemperatur in °C
024,2
3025,9
6028,3
9030,5
12032,6
15034,9
18037,1
21039,2
24041,3
27043,3
30045,3
36049,0
39050,8
42052,6
48056,0
51057,6
54060,7
60062,3
63063,8
66065,2
69066,7
72068,0
75069,3
78070,7
84073,0
90075,4
96076,6
102078,7
108080,7
114082,7
120084,6
126086,1
132087,8
138089,4
114091,4
150092,3
156093,3
162094,6
168095,6
174096,7
180097,6
186098,5
192099,4
..
..

Realisieren werden soll das ganze mit Excel, indem man eine Trendlinie einfügt und diese so genau wie möglich an die Messwerte anpasst, um den Endwert zu ermitteln.

In der Gleichung müssen zwei Werte gleichzeitig geändert werden um die Linien exakt anzupassen. Zum einen  (T)end und zum anderen das Tau. Um in einer Tabelle gleichzeitig Werte zu ändern benötigt man von Exel die Solver Funktion.

Hier meine Probleme:

1. ich weiß nicht wie ich eine "Trendlinie" mache und diese dann anpasse.

2. Wie ich die Formel umstelle und vor allem wo nach? T(t) ?

3. Wie ich das mit der solver Funktion anwende? muss man da irgendwelche Differenzen bilden?

Als Ergebnis muss in etwa rauskommen.

T(end) = 389 K = 115,85°C

Tau = 1100s

und graphisch...

Bild Mathematik

Ich hoffe ich habe mein Problem verständlich rüber gebracht. :D

Avatar von

1 Antwort

0 Daumen

Hi,
die Messergebnisse sollen ja durch folgende Gleichung approxiniert werden.
$$ \frac{T(t) - T_{Start}}{T_{End} - T_{Start}} = 1 - e^{-\frac{t}{\tau}} $$
Das macht man mittels kleinster Quadrate, also diese Funktion muss minimiert werden
$$ \sum_{i=1}^n \left( \frac{T(t) - T_{Start}}{T_{End} - T_{Start}} - 1 + e^{-\frac{t}{\tau}}  \right)^2  $$
Dazu müssen die partiellen Ableitungen nach \( T_{End} \) und \( \tau \) gebildet werden und Null gesetzt werden. Diese beiden Gleichungen müssen nach \( T_{End} \) und \( \tau \) aufgelöst werden. Vielleicht mit dem Solver.

Ergebnis ist \( T_{End} = 117.082 \) und \( \tau = 1141.29 \)

Avatar von 39 k
