Punkte und Wege, Vektoren

Question

Aufgabe:

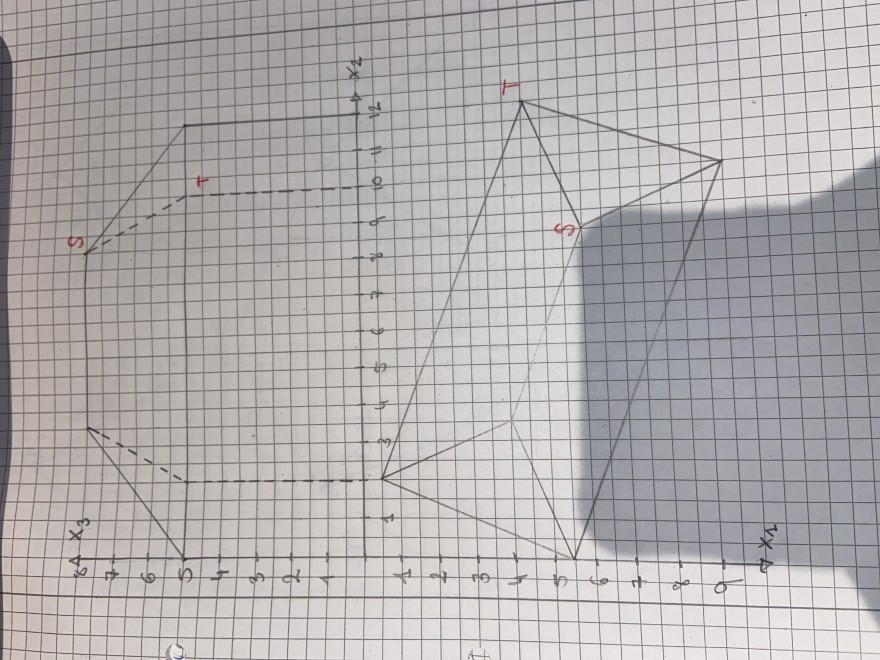

Die Skizze zeigt ein Haus mit Walmdach im Grundriss (x1 x2-Ebene) und Aufriss (x2 x3-Ebene).

Problem/Ansatz:

a) Geben Sie die Koordinaten aller Eckpunkte an und zeichnen Sie das Haus in ein dreidimensionales Koordinatensystem .

Answer 1

a) Geben Sie die Koordinaten aller Eckpunkte an und zeichnen Sie das Haus in ein dreidimensionales Koordinatensystem

A(0.5 | 2 | 0) ; B(5.5 | 0 | 0) ; C(9.5 | 10 | 0) ; D(4.5 | 12 | 0)
E(0.5 | 2 | 5) ; F(5.5 | 0 | 5) ; G(9.5 | 10 | 5) ; H(4.5 | 12 | 5) ; T = H
I(4 | 3.5| 8) ; J(6 | 8.5 | 8) ; S = J

PS: T ist nicht richtig gezeichnet, aber das ist nicht deine Schuld, dass ist schon im Mathebuch so verkehrt gewesen.
